Úprava rezných parametrov na CNC vertikálnom sústruhu je rozhodujúca pre dosiahnutie optimálneho výkonu, presnosti a efektivity pri obrábacích operáciách. Ako dodávateľ CNC vertikálnych sústružníckych strojov som na vlastnej koži videl, ako môžu správne rezné parametre zmeniť konečný produkt. V tomto blogu sa podelím o niekoľko tipov, ako tieto parametre efektívne upraviť.
Pochopenie základov parametrov rezania
Predtým, než sa ponoríme do procesu úpravy, prejdime si rýchlo hlavné parametre rezu, ktoré budete musieť zvážiť:
- Rýchlosť rezania (Vc): Ide o rýchlosť, ktorou sa rezná hrana nástroja pohybuje vzhľadom na obrobok. Zvyčajne sa meria v metroch za minútu (m/min) alebo povrchových stopách za minútu (SFM).
- rýchlosť podávania (f): Rýchlosť posuvu je vzdialenosť, o ktorú sa nástroj posunie do obrobku na otáčku vretena. Zvyčajne sa meria v milimetroch na otáčku (mm/r) alebo palcoch na otáčku (ipr).
- Hĺbka rezu (ap): Ide o hrúbku materiálu odobratého pri jednom prechode nástroja. Meria sa v milimetroch (mm) alebo palcoch (in).
Tieto parametre sú vzájomne závislé a zmena jedného môže ovplyvniť ostatné. Napríklad zvýšenie reznej rýchlosti môže vyžadovať zníženie rýchlosti posuvu alebo hĺbky rezu, aby sa zachovala životnosť nástroja a akosť povrchu.
Faktory ovplyvňujúce parametre rezania
Na výber rezných parametrov môže mať vplyv niekoľko faktorov, medzi ktoré patria:
- Materiál obrobku: Rôzne materiály majú rôzne vlastnosti, ako je tvrdosť, húževnatosť a tepelná vodivosť. Napríklad rezanie tvrdého materiálu, ako je nehrdzavejúca oceľ, bude vyžadovať iné parametre ako rezanie mäkšieho materiálu, ako je hliník.
- Materiál a geometria nástroja: Typ materiálu nástroja (napr. karbid, rýchlorezná oceľ) a jeho geometria (napr. uhol čela, uhol vôle) môžu ovplyvniť rezný výkon. Ostrý nástroj so správnou geometriou bude rezať efektívnejšie a vytvorí lepšiu povrchovú úpravu.
- Schopnosti stroja: Výkon, tuhosť a rozsah otáčok vretena vášho CNC vertikálneho sústruhu tiež obmedzia parametre rezu, ktoré môžete použiť. Uistite sa, že dodržíte špecifikácie stroja, aby ste ho nepreťažili.
- Požadovaná povrchová úprava a tolerancia: Ak potrebujete kvalitnú povrchovú úpravu alebo úzke tolerancie, budete musieť zodpovedajúcim spôsobom upraviť parametre rezu. Vo všeobecnosti nižšia rýchlosť posuvu a hĺbka rezu povedie k lepšej kvalite povrchu.
Podrobný sprievodca nastavením parametrov rezania
Teraz, keď rozumieme základom, poďme prejsť procesom úpravy parametrov rezania na CNC vertikálnom sústruhu:
Krok 1: Vyberte správny nástroj
Vyberte si nástroj, ktorý je vhodný pre materiál obrobku a operáciu obrábania. Zvážte materiál nástroja, geometriu a povlak. Napríklad nástroje z tvrdokovu sa často používajú na vysokorýchlostné obrábanie tvrdých materiálov, zatiaľ čo nástroje z rýchloreznej ocele sú vhodnejšie pre mäkšie materiály.
Krok 2: Určite odporúčané parametre rezu
Ak chcete získať počiatočnú sadu rezných parametrov, pozrite si odporúčania výrobcu nástroja alebo príručky k obrábaniu. Tieto odporúčania sú založené na rozsiahlom testovaní a môžu slúžiť ako východiskový bod pre vaše úpravy.
Krok 3: Nastavte rýchlosť rezania
Vypočítajte reznú rýchlosť na základe priemeru obrobku a odporúčanej reznej rýchlosti pre nástroj a materiál. Môžete použiť nasledujúci vzorec:
Vc = π × D × n / 1000
kde Vc je rýchlosť rezania vm/min, D je priemer obrobku v mm a n je rýchlosť vretena v otáčkach za minútu (RPM).
Ak napríklad obrábate obrobok s priemerom 100 mm a odporúčaná rýchlosť rezania je 100 m/min, rýchlosť vretena bude:
n = Vc × 1 000 / (π × D) = 100 × 1 000 / (π × 100) ≈ 318 RPM
Krok 4: Nastavte rýchlosť podávania
Rýchlosť posuvu závisí od reznej rýchlosti, geometrie nástroja a požadovanej kvality povrchu. Začnite s konzervatívnou rýchlosťou podávania a postupne ju zvyšujte, kým nedosiahnete požadované výsledky. Na výpočet rýchlosti posuvu môžete použiť nasledujúci vzorec:
f = fr × n
kde f je rýchlosť posuvu v mm/r, fr je rýchlosť posuvu na zub v mm/zub a n je rýchlosť vretena v ot./min.
Napríklad, ak je odporúčaná rýchlosť posuvu na zub 0,1 mm/zub a rýchlosť vretena je 318 ot./min., rýchlosť posuvu by bola:
f = 0,1 x 318 = 31,8 mm/min
Krok 5: Nastavte hĺbku rezu
Hĺbka rezu by mala byť zvolená na základe materiálu obrobku, sily nástroja a schopností stroja. Začnite s malou hĺbkou rezu a postupne ju zvyšujte, kým nedosiahnete maximálnu povolenú hodnotu. Všeobecným pravidlom je udržiavať hĺbku rezu menšiu ako 10 % priemeru nástroja.
Krok 6: Monitorujte a upravujte
Po nastavení parametrov rezania spustite operáciu obrábania a pozorne sledujte proces rezania. Venujte pozornosť rezným silám, opotrebovaniu nástroja, povrchovej úprave a tvorbe triesok. Ak spozorujete nejaké problémy, ako je nadmerné opotrebovanie nástroja alebo zlá povrchová úprava, upravte podľa toho parametre rezu.
Tipy na optimalizáciu parametrov rezania
- Použite reznú kvapalinu: Rezné kvapaliny môžu pomôcť znížiť trenie, ochladiť nástroj a obrobok a zlepšiť odvod triesok. Vyberte si reznú kvapalinu, ktorá je vhodná pre materiál obrobku a operáciu obrábania.
- Vykonajte monitorovanie opotrebovania nástrojov: Pravidelne kontrolujte opotrebovanie nástroja a v prípade potreby ho vymeňte. Opotrebenie nástroja môže ovplyvniť rezný výkon a povrchovú úpravu, preto je dôležité udržiavať nástroje v dobrom stave.
- Optimalizujte stratégiu obrábania: Zvážte použitie rôznych stratégií obrábania, ako sú hrubovacie a dokončovacie priechody, aby ste zlepšili efektivitu a kvalitu procesu obrábania. Hrubovacie prechody môžu rýchlo odstrániť väčšinu materiálu, zatiaľ čo dokončovacie prechody môžu dosiahnuť požadovanú povrchovú úpravu a toleranciu.
Záver
Úprava rezných parametrov na CNC vertikálnom sústruhu je kritická zručnosť, ktorá môže výrazne ovplyvniť výkon a kvalitu vašich obrábacích operácií. Pochopením základov parametrov rezania, zvážením faktorov, ktoré ich ovplyvňujú, a systematickým prístupom k nastavovaniu môžete optimalizovať proces rezania a dosiahnuť najlepšie výsledky.

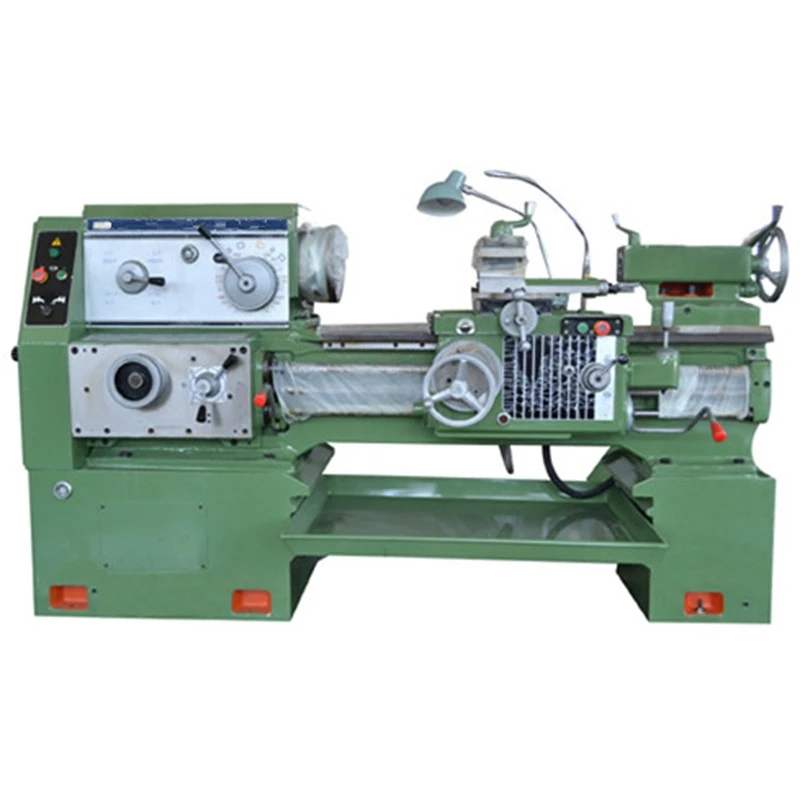

Ak ste na trhu pre aVertikálny sústruh, aKonvenčný sústruh, alebo aŤažký CNC sústruh, sme tu, aby sme vám pomohli. Náš tím odborníkov vám môže poskytnúť poradenstvo a podporu, ktorú potrebujete pri výbere správneho stroja a optimalizácii rezných parametrov. Kontaktujte nás ešte dnes a začnite rozhovor o vašich potrebách obrábania.
Referencie
- Príručka obrábania, 31. vydanie
- Katalógy výrobcov nástrojov
