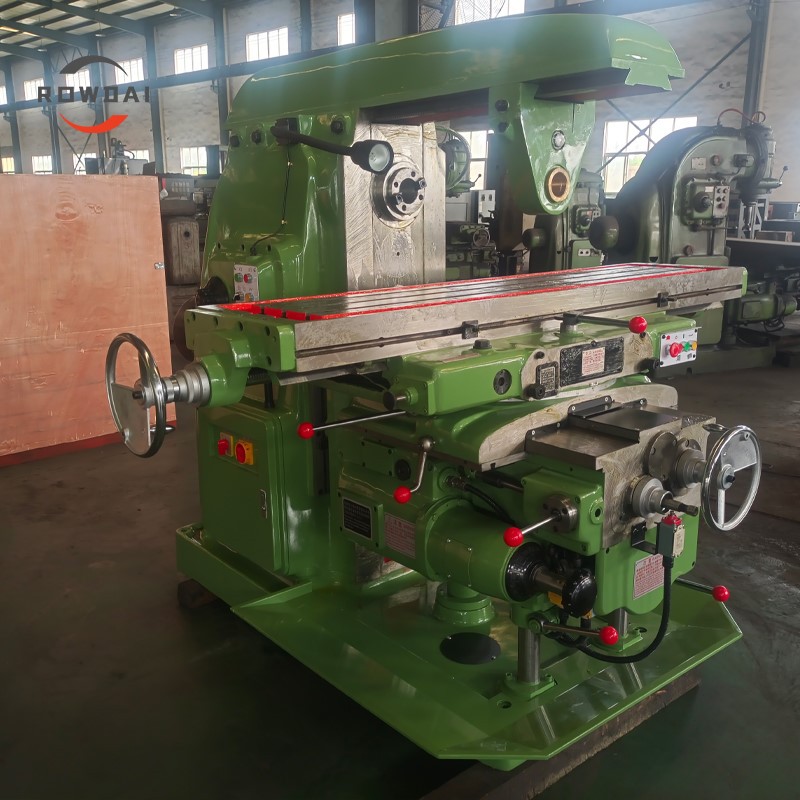

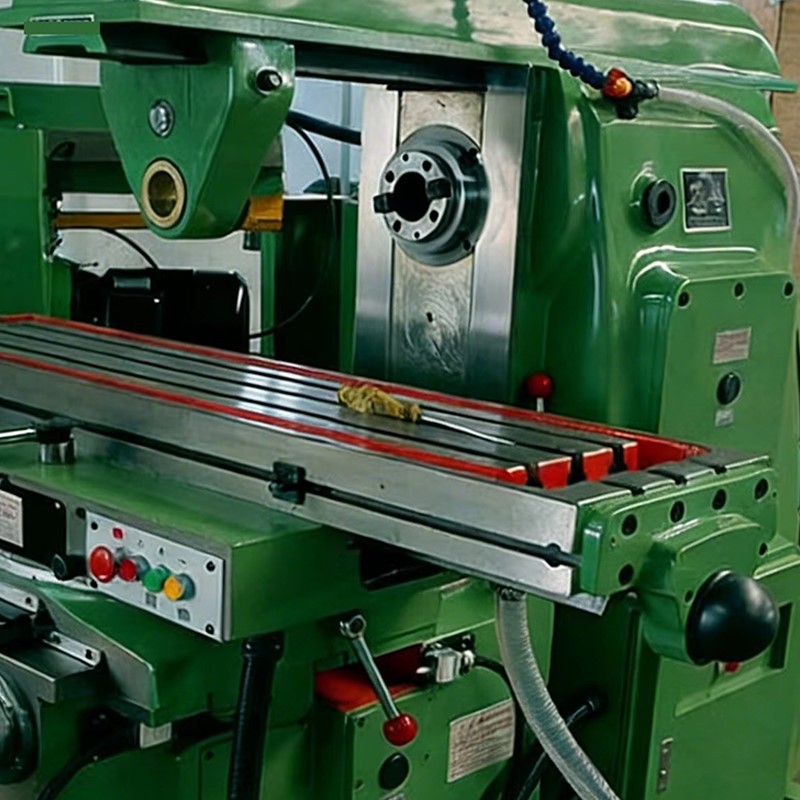

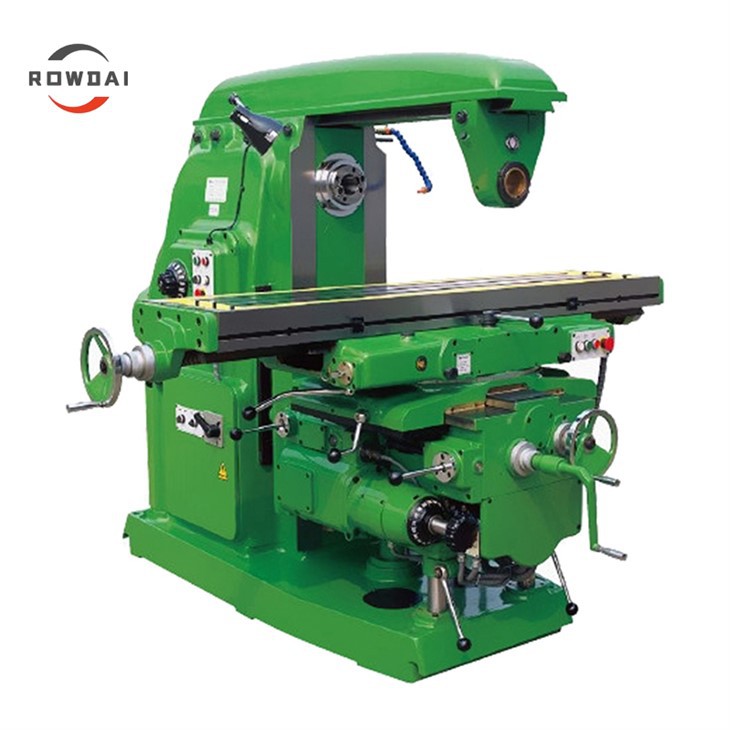

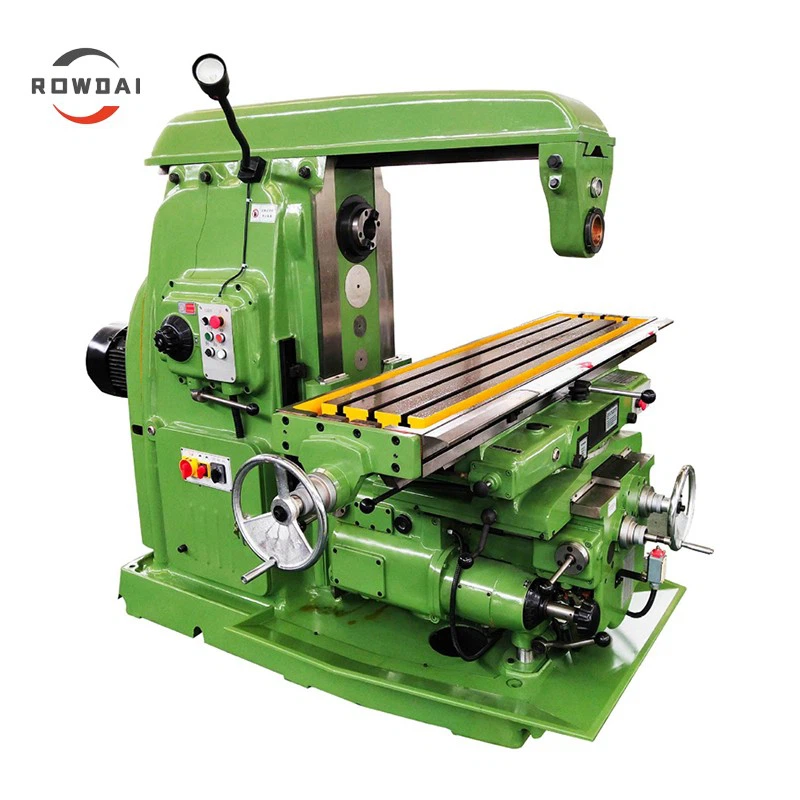

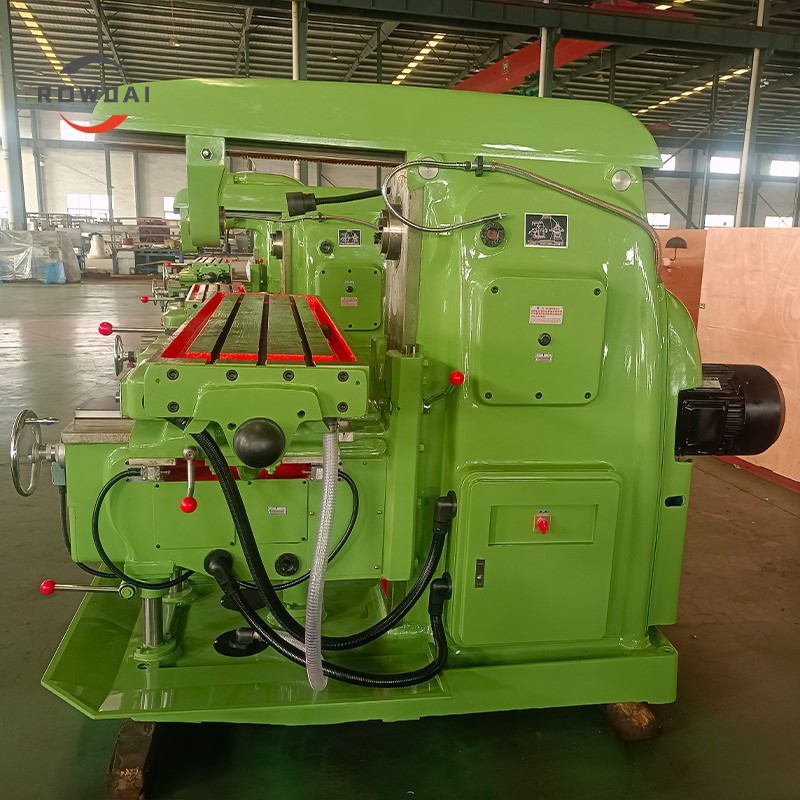

Univerzálna kolenná frézka-typu X6140 je robustný obrábací stroj na kov-vyznačujúci sa vysokou tuhosťou a širokým rozsahom rýchlostí posuvu, čo mu umožňuje vydržať veľké-rezné zaťaženie.
Vlastnosti
- Model X6140 Universal Knee-Typ veľkej horizontálnej frézky je všeobecný-obrábací stroj určený predovšetkým na hromadnú výrobu, ako aj na jedno{3}}kusovú a malosériovú-výrobu v oddeleniach mechanického spracovania a opravy nástrojov.
- Model X6140 Universal Knee-Typ veľkej horizontálnej frézky je určený na frézovanie rôznych obrobkov pomocou valcových, kotúčových, uhlových, tvarových a čelných fréz. Tento stroj je schopný obrábať rovné povrchy, naklonené roviny, drážky, otvory, ozubené kolesá a ďalšie prvky. Rozsah spracovania stroja možno ďalej rozšíriť použitím príslušenstva, ako je univerzálna frézovacia hlava, štandardný pracovný stôl a indexovacia hlava.

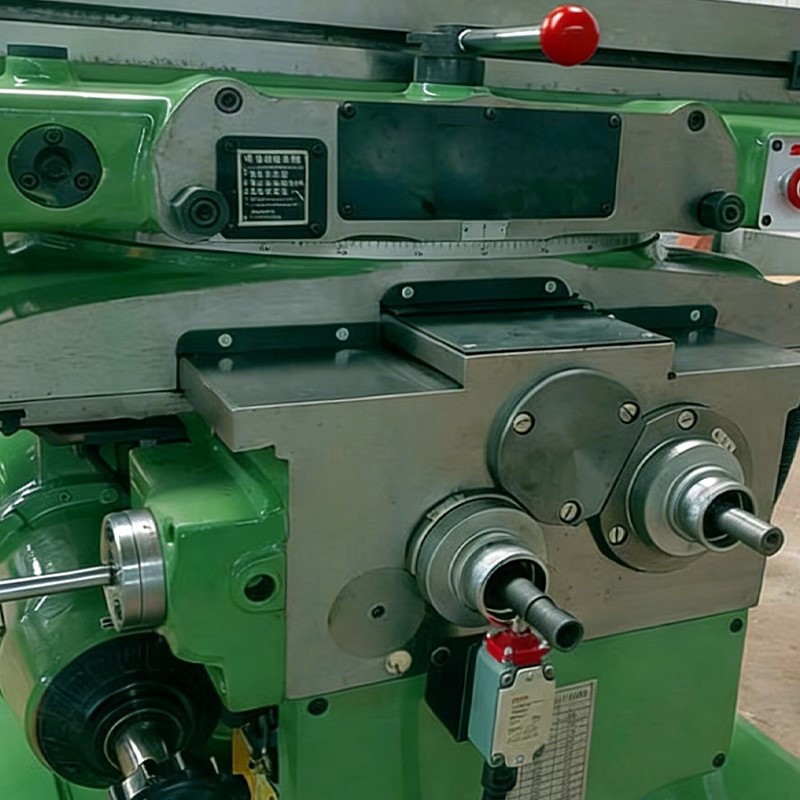

- Pracovný stôl veľkej horizontálnej frézky typu X6140 Universal Knee- možno otočiť až o 45º doľava aj doprava. Keď sa pracovný stôl otočí do určitého uhla vzhľadom na jeho vertikálnu os-a používa sa v spojení s indexovacou hlavou-, stroj je schopný frézovať špirálové povrchy (ako sú špirálové drážky vrtákov, špirálové ozubené kolesá, špirálové bubny atď.).
Technické parametre
|
POLOŽKY |
Jednotka |
XA6140 |
|
Veľkosť pracovného stola |
mm |
1700*400 |
|
T-slot |
mm |
3-18-90 |
|
Max. načítavanie |
kg |
800 |
|
Pohyb v osi X (vľavo a vpravo) |
mm |
Manuálne: 900 / Auto: 880 |
|
Posun osi Y (vpredu a vzadu) |
mm |
Manuálne: 315 / Auto: 300 |
|
Pohyb v osi Z (hore a dole) |
mm |
Manuálne: 380 / Auto: 360 |
|
Vzdialenosť od stredu vretena k povrchu pracovného stola |
mm |
30-410 |
|
Vzdialenosť od zvislej vodiacej lišty lôžka k stredu pracovného stola |
mm |
255-570 |
|
Max. uhol natočenia pracovného stola |
±45 stupňov |
|
|
Typ vretena |
7:24 ISO50 |
|
|
Rýchlosť vretena |
r/min |
30-1500 |
|
Stupeň rýchlosti vretena |
krok |
18 |
|
Rýchlosť podávania rezu |
mm/min |
Os X:23,5-1180 Os Y:23,5-1180 Os Z:8-394 |
|
Rýchla rýchlosť pohybu |
mm/min |
Os X:2300 Os Y:2300 Os Z:770 |
|
Hlavný motor |
kw |
11 |
|
Napájací motor |
kw |
3 |
|
Napätie |
3-fázové 380 V-vyrobené zákazníkom |
|
|
Veľkosť stroja |
Mm |
2600*2200*1800 |
|
Hmotnosť stroja |
kg |
3850 |
Štandardné príslušenstvo
- XA6140 Horizontálna frézka
- Dva závesné stojany
- Ručné koleso
- Ručná páka
- Frézovací altánok
- Skrinka na náradie s náradím
- Hrniec na olej
- Nastaviteľná žehlička
- Dokumenty: manuál atď.
